在線式激光測厚儀使用說明書

作者：東莞市塘廈精工儀器廠來源：時間：2019-12-02 14:26:59瀏覽量：3533人閱讀

JG1000A在線精密激光測厚儀廣泛應用于各種透明金屬材料及非金屬透明板材、鋁型材氧化層，金屬片材涂層、泡沫板厚度、中空板材覆蓋層、木板油漆涂層、薄膜涂膜層.鋰電池極片測厚儀等產品在運行過程中的在線厚度測量。

功能：在線實時測量監控、數字顯示、自動報警、生產過程控制調節及計算機RS485串口通訊。生產過程實時檢測控制調節及計算機RS485串口通訊。

JG1000A在線精密激光測厚儀采用無損檢測，無污染激光測量法，連續對被測物進行非接觸激光測量、無損傷厚度測量，具有無輻射、安全性能好、響應快速、不受被測物材質影響，操作維護簡單，精度高的特點。

技術參數：

測量范圍：6mm(或可按要求設定范圍);

測量采樣速度：每秒2000次;顯示速度：每秒23次(或可按要求設定范圍);

測量精度：動態+/-0.002mm;測量原理：激光雙反射;測量方式：掃描或單點定點測量;

RS485串口通訊：本儀器可與計算機通過RS485串口相連。

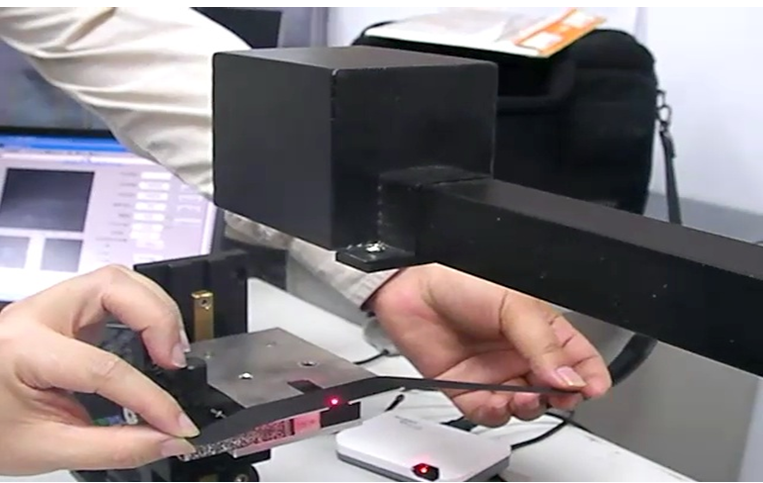

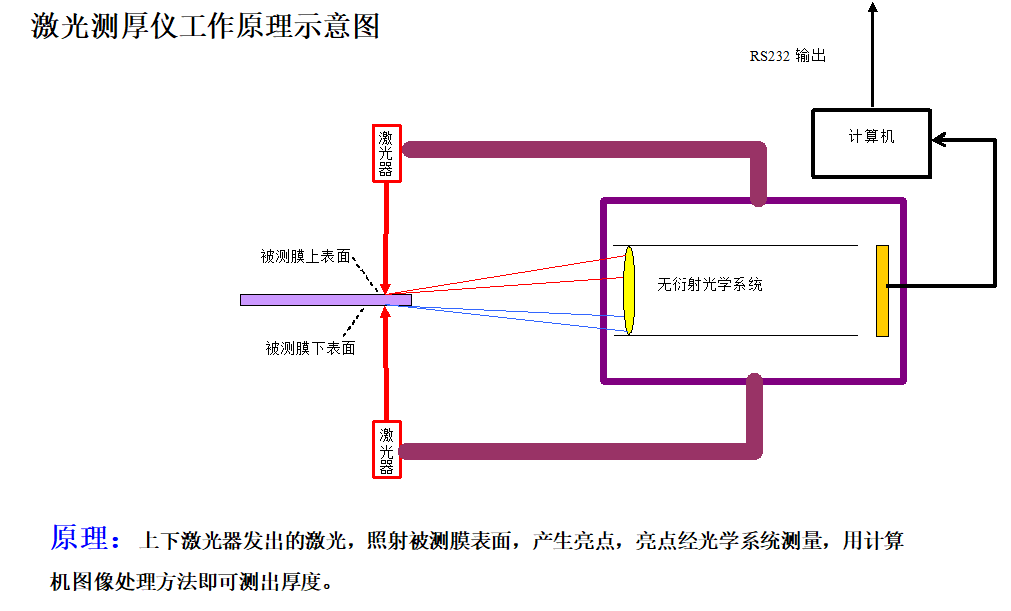

JG1000A在線精密激光測厚儀采用不同型號的能夠適用于熱/冷壓延金屬板帶的高精密激光三角在線測厚儀，安裝在U型架上下相對射的激光器，通過無衍射光學系統測量板材的厚度。儀表具有自動標定、清零功能，能夠隨時補償/消除由于熱輻射造成U型架變形所帶來的誤差。而傳統的射線型測厚儀則會受到合金材質、板材厚度的影響，不能精確測量厚度變化非常大的板材，同時需要很高的安全防護等級 ,采用不同型號的能夠適用于冷/熱金屬測量的精密激光三角形測厚儀，安裝在U型架上下相對射的激光器，通過無衍射光學系統測量板材的厚度。儀表具有自動標定、清零功能，能夠隨時補償/消除由于熱輻射造成U型架變形所帶來的誤差。而傳統的射線型測厚儀則會受到合金材質、板材厚度的影響，不能精確測量厚度變化非常大的板材，同時需要很高的安全防護等級。

接通電源以后，電腦顯示精密激光測厚儀的狀態，讀取激光測厚儀的數據并判斷數據的有效性，從而使儀表保持正常的繼電器輸出。

由一個自動標定系統，每次測量間隙都要對測厚儀進行標定。通過實時準確的標定，就可以保證測量的高精度，消除高溫、變形、溫漂等各種因素對測量精度的不利影響。

產品特點

厚度測量與合金材質無關，精度與被測物的厚度無關

軋制間隙自動標定清零，確保測量高精度，含有18種合金冷熱溫度轉換曲線

多種配置可選：中心點測量或者多點測量

激光測厚儀上下相對安裝，測量精度高、響應時間快

系統自檢，測量數據動態平均，擺正測量精確可靠

U型架結構堅固，水冷、風吹、多層隔熱和防護

良好的U型架驅動系統為測厚儀穩定工作提供了保證

性能指標

厚度范圍：0.06mm-5.5mm(按用戶要求)
