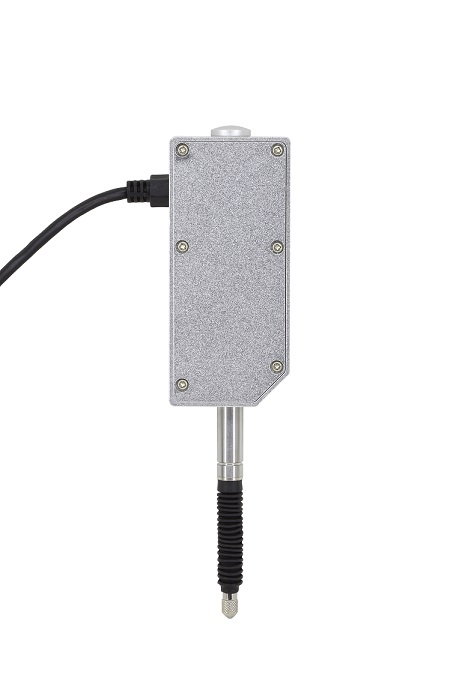

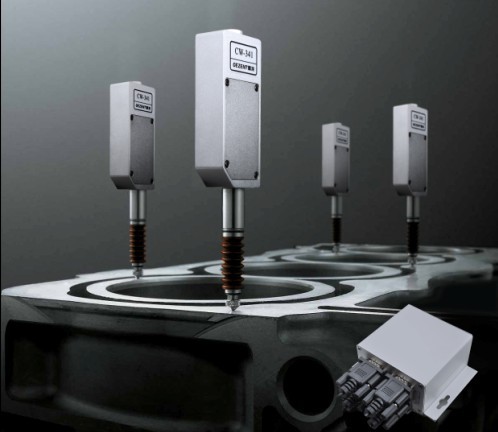

0-10mm測微計產品特點:
1. 精密容柵傳感器,精度不受溫度影響,優于電感傳感器
2. 防護等級為IP67,能防水防油,可在惡劣的工業環境下使用
3. 傳感器極板為非接觸式,并采用的導向結構,反復測量壽命可達1000萬次
4. 有高精度和中等精度兩種型號,方便用戶選擇
測微計顯示盒功能說明:
1,六位數碼管顯示,可顯示測微計位移數據
2,預設上下公差數據
3,三個LED燈指示公差比較的結果(超上差,超下差,合格三檔)
4,公差比較結果可以輸出,能驅動外部指示燈和繼電器
5,外部清零功能
6,外部控制數據鎖定功能
7,外部控制公差結果輸出功能.
0-10mm測微計技術參數:
|
型號 |
CW-141 |
CW-341 |
CW-141A |
CW-341A |
|
檢測系統 |
容柵測量系統,玻璃材料傳感器 |
|||
|
測量范圍 |
10mm |
|||
|
分辨率 |
10um |
1um |
10um |
1um |
|
重復定位精度 |
10um |
1um |
10um |
1um |
|
全程精度 |
15um |
3um(0-5mm) 4um(5-12mm) |
15um |
3um(0-5mm) 4um(5-12mm) |
|
工作電壓 |
5V |
|||
|
工作電流 |
<15mA |
|||
|
測量力 |
1.2N |
|||
|
數據更新速度 |
10ms(100次/S) |
|||
|
外殼保護等級 |
IP67(帶防塵套) |
|||
|
使用壽命 |
反復測量1000萬次以上(保證精度) |
|||
|
出線方式 |
RS232接口 |
RS232接口 |
四芯出線 |
四芯出線 |
|
引線長度 |
2m |
|||
|
尺寸 |
149*36*19mm 夾持位置直徑8mm |
|||
量表數據線協議
1、串口數據一共五個字節,波特率4800,沒有奇偶效驗位
2、*個字節為同步碼:0xaa,表示串行起始數據,用于數據同步。
3、第二,三,四字節表示測量的數據,每個字節表示2位十進制數,數據低位先發送
舉例說明: 第二字節數:0x30
第三字節數:0x55
第四字節數: 0x01
上述數據表示測量的數據是 1.553mm(單位是公制情況下)
4、第五個字節,低四位表示顯示控制符
Bit0=公英制選擇(其中0表示公制,1為英制)
Bit1=正負方向標 志(其中0為正,1為負)
Bit2=1數據被確認
5、六位十進制碼的實際顯示效果
公制狀態下以mm為單位,其中六個十進制數,高兩位表示整數,低四位表示小數部分
舉例:10.1234 mm
英制狀態下以inch為單位,其中高一位表示整數,低五位表示小數
