LTD-2202管線探測雷達
產品概況: LTD-2202管線探測雷達(環保領域稱暗管探測儀)由中國電波傳播研究所自主研發，該系統基于超寬帶沖擊脈沖雷達技術，采用超寬帶雙頻天線，兼顧了探測深度和分辨率兩項指標，可同時對地下0~8米內各種材質、不同深度管線或異常物體進行快速無損探測，特別適用于市政管網普查、環保領域的排污暗管探查、鐵路和道路沿線管線調查和地下埋藏異物或兇器的偵查等領域。
技術特點
◆ 雙通道主機 、計算機和供電鋰電池為一體化設計，便于現場使用；
◆ 主機基于最新ARM主板設計，采用WinCE嵌入式系統，可快捷地熱開關系統；
◆ 系統配備超寬帶雙頻天線，每副天線具備獨立的收發裝置，可獨立或同時工作，同一次測量可同時生成兩張或多張雷達剖面圖，可測得不同深度的管線；
◆ 采集軟件和數據處理軟件采用中文界面，符合國內相關規范要求，并為用戶提供不加密的開放性版本；
◆ 整個系統由主機內置鋰電池供電，功耗低，連續工作時間≥8h；
◆ 系統具有完全自動化的參數設置功能，方便用戶使用；
◆ 顯示方式：彩色和灰度方式可選；
◆ 探測模式：輪測模式和連續模式可自由切換；
◆ 小車安裝有測距輪，具備回退定位功能；
◆ 硬件三年質保，軟件終生免費升級。
性能參數
◆ 主機體積：≤320×220×60（mm）；
◆ 雙頻組合天線由低頻天線和高頻天線組成，其中心頻率可根據地質情況由25MHz~2GHz中選擇定制，總體積≤600×450×200（mm）；
◆ 采集軟件具備道間平均、背景消除、實時濾波、疊加去噪、數據回放及圖像處理功能；
◆ 處理軟件具備增益、濾波、小波分析、反褶積、希爾伯特變換、偏移、管線識別、成果輸出和打印等功能；
◆ 最小分辨率：100mm(視管材和埋深不同而定)；
◆ 探測深度：0~8m(視不同介質而定)；
◆ A/D數據轉換：16位；
◆ 重復頻率≥400KHz
◆ 時窗：0~256 ns，可選；
◆ 采樣點數：0~2048，可選；
◆ 掃描速度：0~256scan/s，可選；
◆ 動態范圍≥150dB；
◆ 疊加次數：0~32768，可選；
◆ 工作溫度：-10℃～+50℃；
◆ 儲存溫度：-20℃～+60℃。
成套性

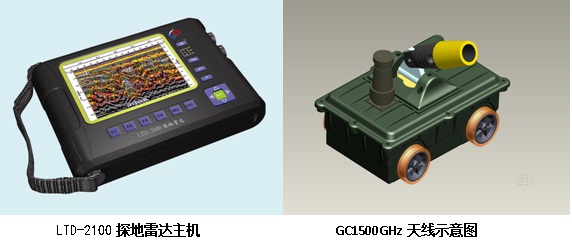

◆ 管線探測雷達主機一臺；
◆ 超寬帶雙頻組合天線一套；
◆ 采集和數據處理軟件一套；
◆ 鋰電池兩塊；
◆ 充電器一個；
◆ 小推車一輛；
◆ 測距裝置一套；
◆ 綜合控制電纜一根；
◆ 輪測觸發線一根；
