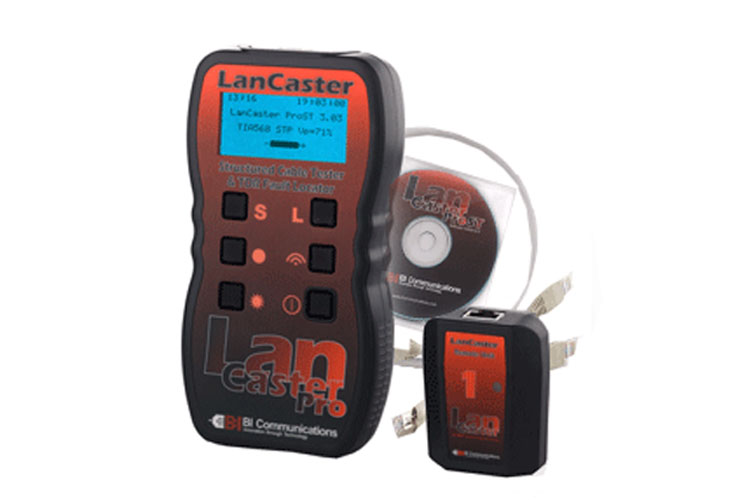

LanCaster Pro ST網絡電纜測試儀
BIC-Lancaster Pro ST是一款經濟型、針對屏蔽線和非屏蔽網線線而專門設計的一款手持結構化布線和故障定位的測試儀。配有RJ45連接頭，集成了USCO的TIA568A/B和ISDN標準。Lancaster Pro-ST測試和顯示布線的網路映射、4對導線的長度和故障點位置（最大150米/或500英尺）。
儀器可以存儲多達1000個測試結果，并可以通過PC中安裝的測試報告軟件,將測試結果下載到PC中，并打印出專業測試報告；測試報告用戶可定制公司標識和認證，測試結果顯示如下信息：測試時間日期、測試標準、被測線纜長度、通過/失敗狀態和現場的位置。
儀器對于測試已安裝的USCO的TIA568A/B和ISDN標準的網線，可識別所有通用網路映射故障類型，包括：開路、短路、交叉線、交叉對、反轉、串?dāng)_和屏幕故障測量所有4對線長度，并進行故障定位。
此外，儀器具有大屏幕背光顯示。
英國BIC-Lancaster Pro ST的顯示屏上可以圖文顯示包括：線纜長度、測試標準，VP值，一個輸出地址和遠端ID號碼等項參數；通過主機紅/綠LED燈閃爍提示測試結果為通過/失敗。
當接入有數據信號的端口時，如果電話線/網絡線上的電壓存在時，儀器將會發出警告音；在進行令牌環和10mb/s、100mb/s連接測試時，儀器內置的音頻發生器就可以用來追蹤電纜的走向。
儀器包含一只智能遠程探頭，并且可支持可選15只遠程探頭。同市面上同類產品不同的是，該遠程探頭可識別測試結果為通過或失敗。
產品特點
保證TIA568A/B的電纜連續性；
128×64 背光顯示屏；
多語言支持認證的軟件；
顯示記錄測試數據的時間和日期；
檢測開路，短路，交叉線，交叉對，反轉，串?dāng)_和屏幕故障測量所有4對線長度，并進行故障定位；
150米(500ft)長度量程；
存儲多達1000個測試結果；
將軟件下載到PC中并生成測試報告；
符合IP54標準的堅固外殼保護；
重量不超過390g；
電壓警告和保護（終止測試）；
圖形化顯示故障類型指示；
包含一只遠程探頭和測試棒；
最多支持16個智能遠端；
電池支持連續7小時工作時間；
提供軟質便攜包；
防刮花顯示屏。
量程 500 ft (150米)
精度 ±5%
電纜類型 UTP STP FTP SSTP
故障類型 短路、開路、串繞、交叉線對、反轉、屏蔽層連續性
故障定位 近端、遠端或中間距離
線纜測試標準 TIA 568A/B, USOC & ISDN
服務指示 電話線、10BaseT, 100Mbit+，令牌環
電壓警告 對存在TNV (電信網電壓) 警告
禁止測試 有電壓存在時禁止測試
音頻發生器 震蕩頻率810Hz – 1110Hz
電池電量 光柱圖、指示棒顯示剩余電量
主機顯示屏 128 x 64像素圖形LCD
故障界面 文字圖形顯示所有故障和設置信息
屏幕背光 電致發光
遠端顯示 綠/紅色 LED
電池類型 4 x 1.5V 堿性電池
自動關機 可選1,2,3分鐘 或 禁用
電池壽命 待機時間 > 4000小時、連續使用>7.5小時
工作溫度 0 to 40 deg. C
存儲溫度 -20 to 70 deg. C
主機重量 350克 (12oz)
外形尺寸 165 x 90 x 37mm
遠端重量 40克 (1.5 oz)
遠端尺寸 65 x 52 x 25mm
安全 IEC61010-1
EMC EN61326-1
CE Compliant with current EU directives
ESD EN61000-4-2
EM EN61000-4-3
Burst EN61000-4-4
Conducted RF EN61000-4-6
