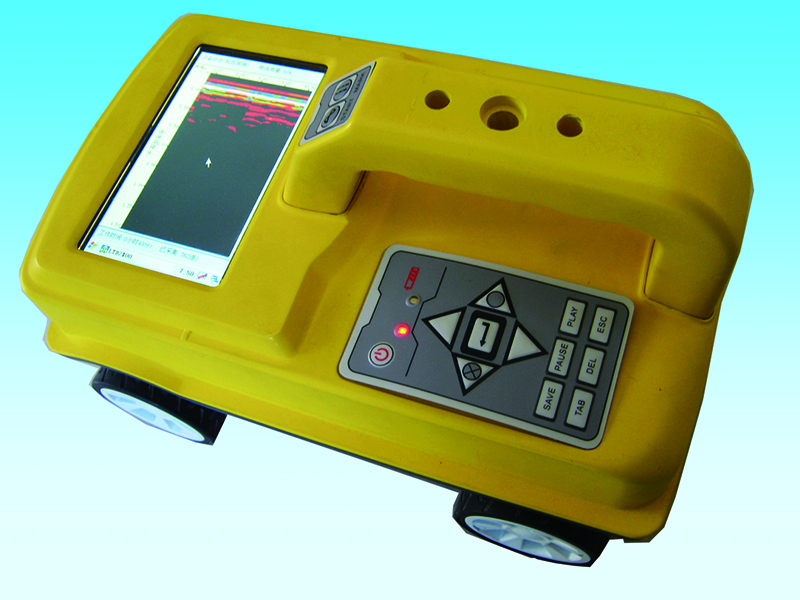

LTD-80混凝土結構掃描雷達 操作手冊
技術特點
◆ 一體化設計：主機、電池、液晶屏、天線、收發分系統封裝于一個殼內，體積小、重量輕，性能可靠，方便用戶操作；
◆ 采用ARM處理器，基于WinCE平臺開發，程序固化在FLASH存儲器中，運行穩定、速度快；
◆ 采用雷達技術，既可以探測混凝土內鋼筋分布、保護層厚度，又可以探測空洞、缺陷、PVC管等非金屬目標；
◆ 內嵌高速DSP，可實時快速地給出目標方位；
◆ 采用大容量SD卡存儲數據，方便數據輸出；
◆ 內嵌顏色識別模塊，可提高三維成像的精度。
性能參數
◆ 外形尺寸：230×160×115(mm)；
◆ 重量（含電池）：≤1.8kg；
◆ 功耗：≤10W；
◆ 供電方式：內置7.4V鋰電池；
◆ 天線主頻：1.5GHz；
◆ 時間窗：8～30ns，可調；
◆ 采樣點數：1024點；
◆ 掃描速度：64、128掃描/秒，可選；
◆ 探測深度：混凝土探深30cm；
◆ 探測誤差：≤3%；
◆ 連續工作時間：不小于4h；
◆ 工作溫度：-10℃～+50℃；
◆ 儲存溫度：-20℃～+60℃。
成套性
◆ LTD-80結構掃描雷達內置雷達主機、天線、發射機、接收機、鋰電池、高精度測距輪等部件；
◆ 實時采集軟件；
◆ 后處理軟件；
◆ 用戶使用手冊；
◆ 數據存儲用SD卡；
◆ 充電器。
鋼筋探測
濱州公路養護處對長深高速濱州黃河公路大橋增設護欄加固，打鉆時不能打斷受力鋼絞線，需要探測出鋼絞線的位置，進行規避。借助于LTD-80的精確定位，鉆孔分毫不差的避開間距1米的鋼絞線和間距10cm的鋼筋網，避免了對橋梁結構的破壞，降低了鉆頭的損壞率（如果打到鋼筋，1500元的鉆頭只能打5個孔）。
