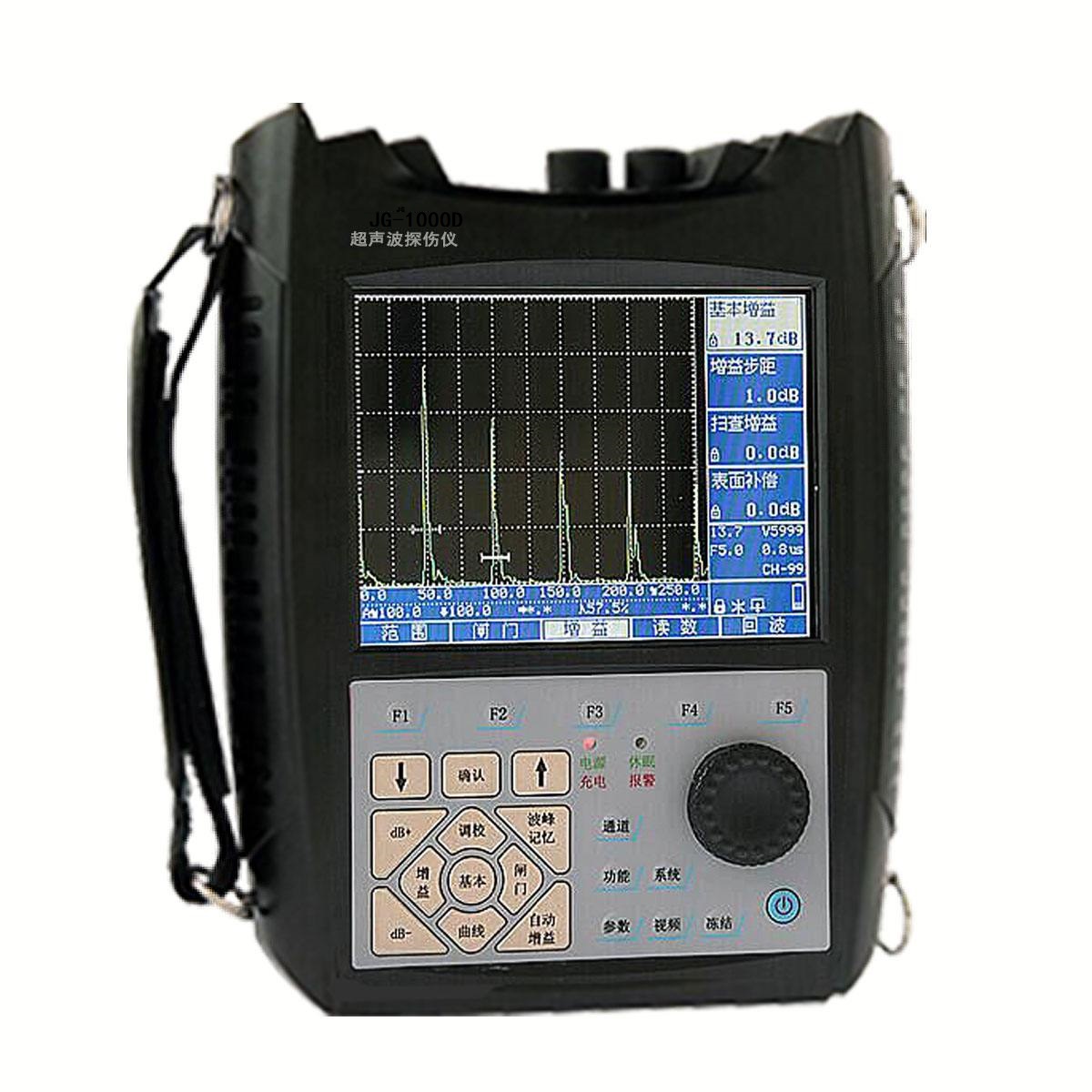

JG-10000D數字式超聲波探傷儀
功能強大，使用簡單，操作方便。
功能特點
? 自動校準：自動測試探頭的零點、K值、前沿及材料聲速；
? 自動增益、回波包絡、峰值記憶功能大大提高了探傷效率；
? 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑Φ值）；
? 自由切換三種標尺（深度d、水平p、距離s）；
? 10個獨立探傷通道，可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
? 可存儲300幅A掃圖形、參數及DAC曲線；
? DAC、AVG曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
? 具有B掃描功能，手動B掃探傷時可清晰顯示缺陷縱切面；
? 支持RS232通訊接口，與計算機通訊，可導出Excel格式、A4紙張的探傷報告；
? 利用PC端通訊軟件可以升級儀器整機系統的功能；
? 鋰電池供電，可連續工作8小時。
輔助功能
? 屏幕的凍結和解凍
? 回波次數分析
? 電源狀態指示
? 休眠和屏保
? 角度和K值兩種輸入方式
? 閘門聲音報警
? 時鐘顯示
|
名 稱 |
技術數據 |
|
掃描范圍 |
2.5～10000mm |
|
垂直線性誤差 |
≤2.5% |
|
水平線性誤差 |
≤1% |
|
探傷靈敏度余量 |
≥60dB |
|
動態范圍 |
≥32dB |
|
分辨率 |
≥40dB |
|
頻率范圍 |
0.5～20MHz |
|
增益調節 |
0～110dB |
|
材料聲速 |
1000～13000m/s |
|
工作方式 |
單、雙、透射 |
|
抑制 |
0～80% |
|
脈沖移位(μs) |
－20～＋3400 |
|
探頭零點(μs) |
0.0～99.99 |
|
接口形式 |
BNC |
|
工作溫度(oC) |
－20～70 |
|
外形尺寸 |
240×180×50 |
|
重量 |
2.3（含電池和支架） |
