MOM600A微歐表 說明書

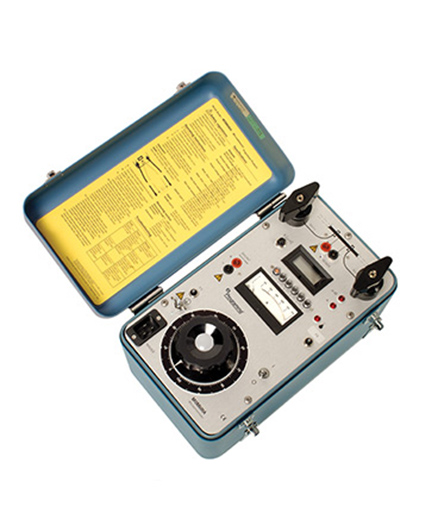

MOM600A微歐表產品簡介：
?MOM600A斷路器的故障常常是由于斷口或母線焊接點過高的接觸電阻造成的
?另外，由于配電網的負荷日益沉重，接觸電阻所產生的過熱也會威脅到電網的穩定運行
?MOM600A常規的接觸電阻例行檢查可在故障發生前發現異常狀況，防患于未然
?MOM600A微歐表是用于檢測高壓斷路器、隔離開關、刀閘斷路器、母線焊接和線路連接處接觸電阻的儀器
?MOM600A與市面上普通的儀器有所不同，它可適應從寒帶到熱帶的不同氣候，適用于現場測試
?完整的MOM600A套裝包含了一組高韌度測試電纜（包括*立的傳感器電纜）和一個堅固的運輸箱
MOM600A微歐表產品應用：
?重要：在操作儀器前*閱讀使用說明
A. 斷路器測試
1.將微歐表連接到斷路器
2.設置測試電流（此案例中設為100 A）
3.按下電阻測試按鍵
4.讀取結果
B.母線焊點測試
1.將微歐表的電流電纜連接到被測試品。不要連接傳感器電纜，電壓讀數需使用外部電壓表
2.設置測試電流（此案例中設為100 A）
3.連接外部電壓表至母線
4.讀取電壓表讀數（0.1 mV等效于1 μΩ）
5.將電壓表移動到下一個連接點
6.重復步驟4
| 規格 | |
| 在額定電壓、+25°C的環境下規格的各項指標有效，指標會在不經意間產生變化。 | |
| 環境 | |
| 應用場合 | 儀器可在高壓變電站和工業環境下使用。 |
| 溫度 | |
| 操作 115 V | 0°C 到 +50°C (32°F 到 +122°F) |
| 操作 230 V | 0°C 到 +40°C (32°F 到 +104°F) |
| 儲存 - | 40°C 到 +70°C (-40°F 到 +158°F) |
| 濕度 | 5% – 95% RH, 不凝結 |
| CE 標識 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 常規 | |
| 電源電壓 | 115 / 230 V AC, 50 / 60 Hz |
| 電源功率 |
115 V, 4370 VA 230 V, 7360 VA |
| 保護 | 小型斷路器、熱跳開關 |
| 大小 | |
| 儀器 |
356 x 203 x 241 mm (14” x 8” x 9,5”) |
| 運輸箱 |
610 x 290 x 360 mm (24.0” x 11.4” x 14.2”) |
| 重量, 115 V 型號 |
25 kg (55.1 lbs) 連攜帶箱和配件重 43.1 kg (95 lbs) |
| 重量, 230 V 型號 |
24.7 kg (54.5 lbs) 連攜帶箱和配件重 42.8 kg (94.4 lbs) |
| 電流電纜 | 2 x 5 m (16 ft), 50 mm2 |
| 傳感器電纜 | 2 x 5 m (16 ft), 2.5 mm2 |
| 測量單元 | |
| 電阻 | |
| 量程 | 0 - 1999 μΩ |
| 分辨率 | 1 μΩ |
| 誤差 | 讀數的±1 % +1位 (100-600A測試電流) |
| 輸出, 115 V 型號 | |
| 電流 | 0 – 600 A DC |
| 輸出電壓 | 5.2 V DC |
| 電流負載輸出 | 10 mV/100 A±0.5 %，*大60 mV 輸出，*大可承受10 V電壓 |
| 輸出, 230 V 型號 | |
| 電流 | 0 – 600 A DC |
| 輸出電壓 | 9 V DC |
| 電流負載輸出 | 10 mV/100 A±0.5 %，*大60 mV輸出，*大可承受10 V電壓 |
| *大負載能力, 115 V 型號 | ||||
| 電流調整設置為滿量程 | ||||
| 輸出電流 | *小輸出電壓 | *大負載時間 | 靜置時間 | 輸入電流 |
| 100 A DC | 4.6 V | - | - | 8 A |
| 300 A DC | 3.8 V | 1.5 分鐘 | 15 分鐘 | 20 A |
| 600 A DC | 2.6 V | 10 秒 | 5 分鐘 | 38 A |
| *大負載能力, 230 V 型號 | ||||
| 電流調整設置為滿量程 | ||||
| 輸出電流 | *小輸出電壓 | *大負載時間 | 靜置時間 | 輸入電流 |
| 100 A DC | 8.3 V | - | - | 6 A |
| 300 A DC | 7.2 V | 2.5 分鐘 | 15 分鐘 | 16 A |
| 600 A DC | 5.6 V | 15 秒 | 5 分鐘 | 32 A |
