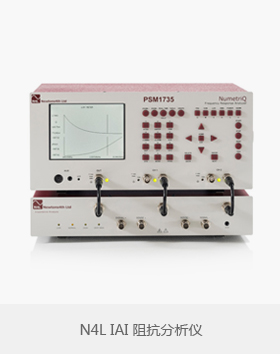

N4L IAI阻抗分析儀
N4L IAI阻抗分析儀提供高達35MHz的測量,IAI提供LCR Active Head提供的全部功能，但具有更寬的頻率和阻抗測量范圍以及更高的標稱精度。
N4L IAI阻抗分析儀
N4L IAI阻抗分析儀提供高達35MHz的測量
N4L 10uHz至35MHz阻抗分析儀 - 采用IAI阻抗分析接口進行高精度電感，電容和電阻測量。

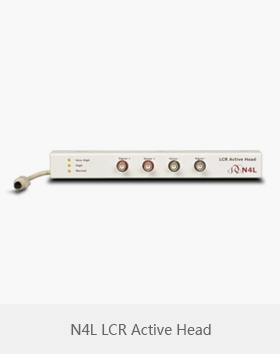

阻抗分析接口是可選的測量接口，旨在與PSM1700和PSM1735結合使用，形成高精度阻抗分析儀。 IAI提供LCR Active Head提供的全部功能，但具有更寬的頻率和阻抗測量范圍以及更高的標稱精度。 這是通過更復雜的設計實現的，其中包括一個附加的內部分流范圍，一個電流放大器以增加低阻抗信號電平，并與PSM1700 / PSM1735一起使用。
N4L IAI阻抗分析儀優勢特點
? 4線Kelvin連接
? DC到35MHz的頻率范圍
? 信號電平：MAX. ±10V峰值。
? 分流：5Ω，50Ω，5kΩ，500kΩ
N4L IAI阻抗分析儀參數
| 型號 | IAI | |
| 頻率范圍 | 10uHz to 35MHz | |
| 測量范圍：電感 | 10nH to 10kH | |
| 電容 | 1pF to 1000uF | |
| 電阻 | 1m? to 500M? | |
|
基本精度：PSM1700 / 35 PSM1700 PSM1735 |
0.1％<1kHz 0.2％+ 0.002％/ kHz <1MHz 0.2％+ 0.0005％/ kHz <35MHz |
|
| 內部分流： | Phase?準確度 | |
| Low | 5? | 0.1° + 0.01°/kHz |
| Normal | 50? | 0.05° + 0.005°/kHz |
| High | 5? | 0.05° + 0.005°/kHz |
| Very High | 50? | 0.1° + 0.05°/kHz |
| 電源 | 90-264V rms 47-64Hz | |
N4L IAI2阻抗分析儀
N4L IAI2阻抗分析儀提供靈活性和準確性
IAI2阻抗分析接口與PSM3750配合使用，并提供高精度，高頻率阻抗分析儀
IAI2阻抗分析儀提供LCR有源頭提供的全部功能，但具有更寬的頻率和阻抗測量范圍以及更高的標稱精度。 這是通過更復雜的設計實現的，其中包括一個附加的內部分流范圍，一個電流放大器以增加低阻抗信號電平并與PSM3750一起使用。 IAI2具有4個內部分流器和一個內部高頻放大器，PSM3750和IAI2的組合形成一個全面的測量套件。
N4L IAI2阻抗分析儀優勢特點
? 4線Kelvin連接
? DC到50MHz的頻率范圍
? 信號電平：MAX. ±10V峰值。
? 分流：5Ω，50Ω，5kΩ，500kΩ
