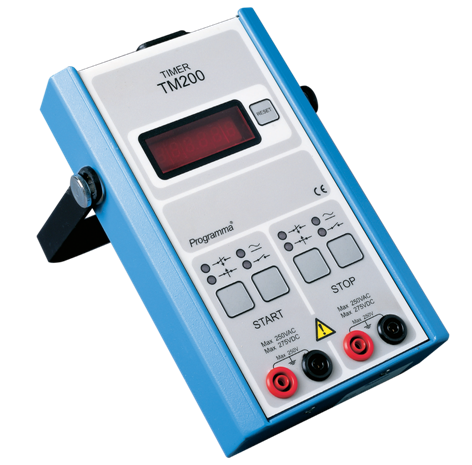

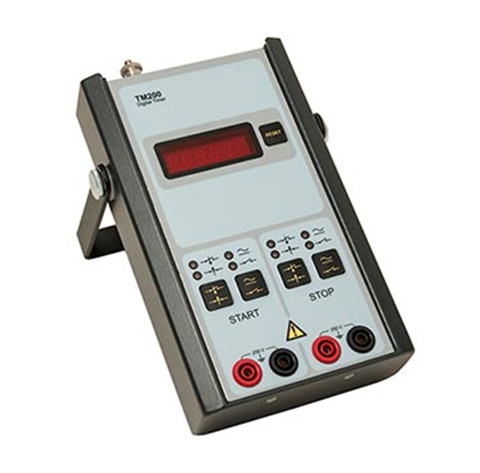

TM200數字式時間測試表
TM200數字式定時器便是一個理想選擇。它的準確度高，應用范圍廣闊，外型袖珍，適合于變電站的維護工作中應用。
TM200數字式定時器
· 堅固袖珍
· 準確
· 廣闊的應用范圍
· 接觸或電壓觸發
當使用CSU600A電流供應設備或ODEN A一次電流注入測試系統時往往需要一個定時器；使用SVERKER 650測試繼電器時，若要測量多個時間周期，也需要額外的定時器。
定時器TM200便是一個理想選擇。它的準確度高，應用范圍廣闊，外型袖珍，適合于變電站的維護工作中應用。
TM200 規格
|
在額定輸入電壓與 +25°C (77°F) 環境溫度下各個規格數值有效。規格如有變更，恕不另行通知。 |
|
|
環境 |
|
|
應用領域 |
本儀器的預期用途是用于變電站與其他要求嚴苛的工業環境中。 |
|
溫度 |
|
|
操作溫度 |
0°C 至 +50°C （32°F 至 122°F） |
|
儲存溫度與運輸溫度 |
-20°C 至 +70°C （-4°F 至 +158°F） |
|
濕度 |
5% – 95% 相對濕度,非冷凝 |
|
高度 |
海拔低于 2000m |
|
CE 標記 |
|
|
LVD |
2006/95/EC |
|
EMC |
2004/108/EC |
|
概況 |
|
|
電源電壓 |
115/230V 交流電(可選), 50/60Hz |
|
功率消耗 |
20VA |
|
尺寸 |
|
|
儀器，不含把手 |
195x115x49mm (7.7”x4.5”x1.9”） |
|
儀器，含把手 |
252x132x49mm (9.9”x5.2”x1.9”） |
|
重量 |
1.0kg (2.2lbs) 2.7kg (6lbs)，含配件與 |
|
|
運輸箱 |
|
試驗導線套件，帶防觸觸點 |
4 x 2m (6.6ft)，2.5 mm2 |
|
測量部分 |
|
|
范圍 |
0-999.999 s |
|
分辨率 |
1ms |
|
不精確度 |
直流電：顯示值的 ±0.02% ±1ms 交流電：在 110V、50Hz 條件下，顯示值的 ±0.02% ±2ms |
|
過濾器彈跳 |
2 ms |
|
計時器輸入值 |
|||
|
輸入電壓最大值 |
交流電/直流電 250V |
|
|
|
電壓模式 |
|||
|
參數 |
最小值 |
最大值 |
單位 |
|
觸發電平（紅色端子正極） |
8 |
20 |
V |
|
觸發電平（紅色端子負極） |
-20 |
-8 |
V |
|
觸發電平下的輸入電流（直流電）紅色端子正極 |
0.7 |
2.0 |
mA（直流電） |
|
觸發電平下的輸入電流（直流電）黑色端子正極 |
4 |
12 |
mA（直流電） |
|
觸點模式 |
|||
|
參數 |
最小值 |
最大值 |
單位 |
|
閉合觸點檢測 |
0 |
1 |
KΩ |
|
斷開觸點檢測 |
4 |
|
KΩ |
|
斷路電壓 |
17 |
20 |
V （直流電） |
|
短路電流 |
8 |
13 |
mA（直流電） |
|
參數 |
最大值 |
單位 |
|
250V 直流電時，紅色端子正極 |
8 |
mA（直流電） |
|
250V 直流電時，黑色端子正極 |
150 |
mA（直流電） |
|
250V 交流電時 |
80 |
mA（直流電） |
|
參數 |
最大值 |
單位 |
|
250V 直流電時，紅色端子正極 |
8 |
mA（直流電） |
|
250V 直流電時，黑色端子正極 |
12 |
mA（直流電） |
|
|
|
|
|
250V 直流電時 |
15 |
mA （交流電均方根值） |
