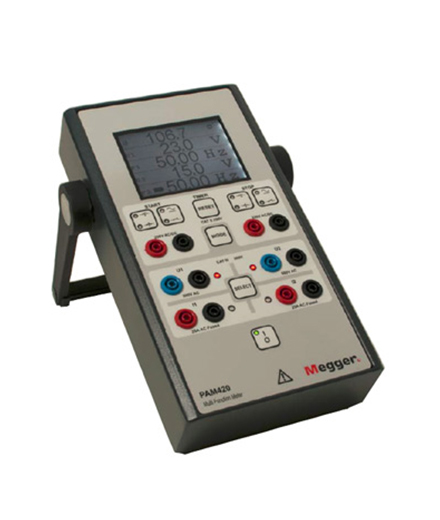

PAM420簡介：
?PAM420 是*多功能相角測試儀，主要應用于電力系統
?儀器能夠顯示相角、電壓、電流、頻率和時間
?相角是通過兩個功率信號計算得來的，這兩個信號可以是兩個電流信號，兩個電壓信號，或者任意兩者結合
?儀器可承受高達5A的電流信號及500V的電壓信號，可使用外接電流互感器擴提高電流測量范圍
PAM420特點：
?相角測試儀
?2通道電流、電壓、頻率計
?計時器
?結構緊湊、輕便
?本地校正
?可充電電池
?易于使用
PAM420優點：
?直接顯示相角讀數，不需要任何計算
?適用于變電站和工廠環境– 結實的儀器箱保護儀器防止損壞
?可結合任意兩種信號計算出相角，應用范圍廣
?高精度計時器
?現場校準
PAM420應用：
?PAM420用于檢查多相測量裝置, 測試繼電保護裝置, 變電站間的對比測試, 電力變壓器的相角偏差
| 技術參數PAM420 | |
| 僅在額定電壓電流參數下、環境溫度為+25°C,(77°F)下適用 | |
| 環境 | |
| 應用領域 | 高壓變電站及工廠環境 |
| 溫度 | |
| 操作 | -10°C 到 +50°C (14°F 到 +122°F) |
| 存儲及運輸 | -40°C 到 +70°C (-40°F 到 +158°F) |
| 濕度 | 5% – 95% RH, 非冷凝 |
| 海拔 | 海拔< 2000 m |
| CE 標志 | |
| EMC | 2004/108/EC |
| LVD | 2006/95/EC |
| 一般 | |
| 測量安全等級 |
CAT III 500 V CAT IV 300 V |
| 防護等級 | IP21 |
| 電池 | 可充電電池 |
| 供電電源 | 100 – 240 V AC, 50 / 60 Hz |
| 電源設配器輸出電壓 | 9 V DC |
| 輸出接口 | ? 5.08 mm with ? 2.54 centre pin (+) |
| 功耗 | 10 W (*大) |
| 尺寸 | |
| 儀器 | 260 x 140 x 55 mm (不含把手)(10.2” x 5.5” x 2.2”) |
| 運輸箱 | 390 x 300 x 140 mm(15.4” x 11.8” x 5.5”) |
| 重量 |
1.2 kg (2.6 lbs) 3.5 kg (7.7 lbs) 含所有配件 |
| 測試線 |
黑 2 x 2 m (6.6 ft), 2.5 mm 2 紅2 x 2 m (6.6 ft), 2.5 mm 2 |
| 顯示屏 | 數字顯示屏，帶背光 |
| 測量選項 | |
| 電流 – 輸入 I1 和 I2 | |
| 測量安全等級 |
CAT III 500 V CAT IV 300 V |
| 輸入范圍 | 0 – 25 A AC |
| 不精確度 | 讀數的0.5% |
| 分辨率 | 0.1 A |
| 防護 | 內置25 A 保險絲 |
| 電壓 – 輸入 U1 和 U2 | |
| 測量安全等級 |
CAT III 500 V CAT IV 300 V |
| 輸入范圍 | 0 – 500 V AC RMS |
| 不精確度 | 讀數的0.15 % + 量程(± 0.15 V)的0.03% |
| 分辨率 | 0.1 V |
| 相角 | 0 – 359.9°(2 – 500 V and 0.15 – 25 A) 范圍 |
| 相角測量類型 | 電流-電流, 電壓-電壓 ，電流-電壓 |
| 波形 | Sinusoidal |
| 分辨率 | 0.1° |
| 不精確度 |
±0.5° at >10% 電壓/電流范圍 ±1° at 2 – 10% 電壓/電流范圍 ±2° at 1 – 2% 電壓/電流范圍 |
| 頻率 | |
| 注意: 僅測量電壓部分的頻率 | |
| 范圍 | 15 – 75 Hz |
| 不精確度 | 0.10% |
| 分辨率 | 0.01 Hz |
| 計時器 | |
| 測量防護等級 | CAT II 250 V |
| 范圍 | 0-999.999 s |
| 分辨率 | 1 ms |
| 不精確度 | ±0.02% + 2 數字 顯示值 |
| *大輸入電壓 | 250 V AC / DC |
| 輸入消除抖動 | 1 msPAM420相角測試儀 |
