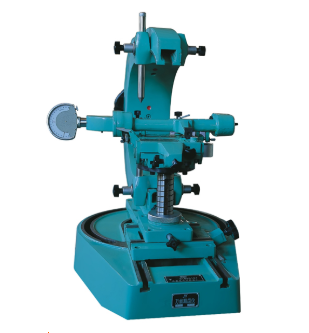

WOY-360A數顯萬能測齒儀
WOY-360A數顯萬能測齒儀并陸續配備了數顯電感裝置及微機數據處理系統，能將原始數據和誤 差值顯示并打印出來，提高了測量效率和讀數精度。整個系統操作簡單，價格低廉。幾種附件除了能與主機配套外，還可單獨使用或與其它儀器配合使用，為新老用 戶提供方便。
一、儀器的用途：
本儀器可測圓柱齒輪的以下參數以及圓錐齒輪和蝸輪的部分參數。
1、齒距偏差、齒距累積誤差及k個齒距累積誤差
2、基節偏差
3、公法線長度及其變動量
4、齒厚偏差
5、齒圈徑向跳
二、儀器的技術規范：
1、被測齒輪模數：1~10mm
2、被測齒輪的最大直徑：Φ360m
3、兩頂尖間最大距離：50~330mm
4、讀數裝置的刻度范圍及刻度值： 用千分比較儀時，量程±0．1mm：刻度值 0.001mm 用電感測微儀時，量程l mm：最小讀數值 0.01μm
5、儀器輪廓尺寸(長×寬×高)：600×1040×900mm
6、儀器；爭重：≈250kg
三、微機數據處理系統技術指標
1、測量范圍 +25μm；+50μm；+100μm；+200μm
2、測量誤差 ≤l％
3、最高分辨率 0.1μm
4、電源 220V，50Hz
注：若需數顯裝置或微機數據處理系統，請在訂貨時注明。

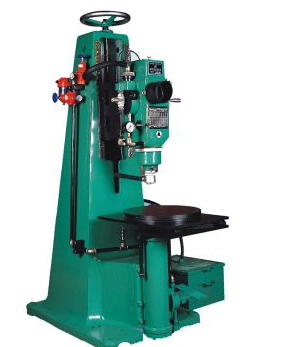

A8000砂輪噴砂硬度計
一、用途及適用范圍
用于測量以,粘土及樹脂為結合劑、粒度為36#一150#、硬度為F—Y的砂輪硬度。被測砂輪的厚度不應小于測出小坑深度的2倍，面積不應小于30×30mm2。
二、工作原理
本機器是借助于具有一定壓力的壓縮空氣，把一定容積的石英砂粒噴射到砂輪的表面上，將被測砂輪打出小坑，以此小坑的深度來測定被測量砂輪的硬度：硬度高的則小坑淺，硬度低的則小坑深。機器的標牌給出了小坑深度與相應砂輪硬度的對照表。
三、技術規范
1．機頭伸出長度 300mm
2．機頭上下移動量 350mm
3．工作臺升降高度 170mm
4．刻度尺分度值 0．1 mm
5．圓工作臺尺寸 Φ420mm
6．方工作臺尺寸 450X550mm
7．角度工作臺旋轉角度 90°
8．外形尺寸 1525X 700×1870(mm)
9．重量 ≈700kg
