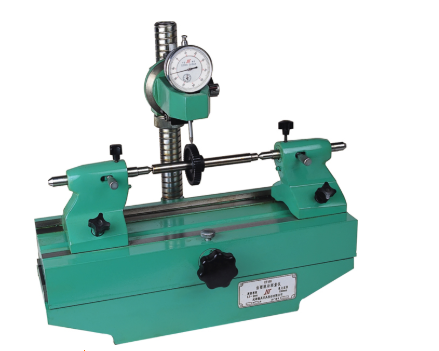

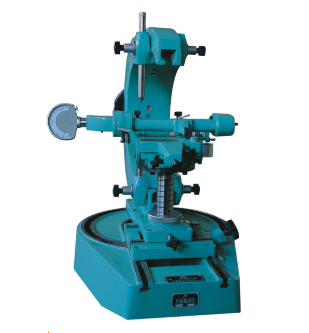

JG-150A小模數齒輪圈跳動測量儀
為配合齒輪標準的貫徹，適應市場需要，特開發出結構合理，使用方便可靠的小模數齒輪齒圈跳動測量儀。
一、用途：
可測量小模數直、斜齒圓柱齒輪；圓錐齒輪及蝸輪的齒圈徑向跳動和軸臺的端面跳動。
二、被測齒輪參
1．模數：0.3～2mm
2．齒頂圓直徑：≤Φ150mm
三、儀器技術參
1．兩頂尖距：0～170mm
2．中心高：75mm
3．滑板左右移動距離：±90mm
4．測量頭轉角范圍： ±45°
5．儀器輪廓尺寸(長×寬×高)：400×265×388mm
6．儀器凈重：≈35kg
萬具預調測量儀檢測對象： 數控機床、加工中心及柔性制造單元用鏜銑及孔加工類刀具(包括復合刀具)o
檢測項目： 刀尖的坐標位置、刀尖圓弧、刀尖角及刀刃傾角、多刃刀具刀尖的傾向及軸向跳動、刀刃的磨損等。
技術參數
本儀器的精度指標均符合GB/T22096—2008《刀具預調測量儀》國家標準中精密級的全部規定。
被測刀具最大半徑(×)：250mm(Φ500mm) 被測刀具最大高度(Z)：500mm
物方可見區域：≮4.8mm× 4.8mm 分辨率：0.001 mm
電源：220V 50Hz 主機輪廓尺寸(長X寬X高)：1059× 577× 1294（mm)
主機凈重：≈320kg標配主軸錐孔：7：24；IS050或lS040(可根據用戶要求提供)
功能特點
手動測量功能：用一個電子搖桿和一個電子手輪控制X、Z軸的快進與微調。改變電子搖桿偏轉的角度和方向，即可完成X、Z軸的快速移動；通過切換按鈕選擇微調坐標，旋轉電子手輪分別實現X、Z坐標的微調；主軸旋轉C坐標為手動。
電子按鍵控制主軸周向氣動鎖緊。
電子按鍵控制被測刀具軸向拉緊。
硬件配置
CCD黑白數字成像系統
計算機(奔騰雙核E5500、2．8G)、17"液晶顯示屏
進口直線導軌、滾珠絲杠、精密軸承 A4打印機
標簽打印機及標簽打印紙(選配)
可控制表面觀測用環形燈(選配) 專用工作桌(選配)
跳動附件(選配)
軟件功能
CUTTER FL ARE刀具預調與檢測軟件、由四川大學與成量工具集團有限公司聯合開發
易于掌握的中文界面，具有快捷鍵提示和操作提示。
方便的主軸、變徑套基準校準值選擇及標準。
直觀的直／半徑、公／英制、絕對／相對測量模式顯示。
聚焦輔助提示。
涵蓋投影式刀調儀在固定十字線下的全部預調測量功能。且自動完成對準和檢測。
設置了多種可選測量模式，點擊所選測量模式即可滿足不同參數的測量需求。
可按用戶設置的理論角度和圓弧半徑，在影像視窗中生成相應的標準輪廓，便于與被檢刀尖進行粗略比較。
可在影像視窗中留下合格刀具刀尖的外形輪廓，便于與同類刀具進行粗略比較。
可拉框?qū)芍本€的夾角、任意圓弧半徑及指定直徑或高度上的兩點間的距離進行測量。
可根據測量的需要，選擇單色或灰度視窗背景。
數據的存儲、提取與打印。
